Partes del casco
- Casco: cuerpo de la embarcación, la estructura que la mantiene a flote.
- Cubierta: superficie que cierra el casco por arriba.
- Proa: parte delantera de la embarcación que abre camino a las aguas.
- Popa: parte posterior.
- Línea y plano de crujía: plano longitudinal vertical que divide el barco en dos mitades simétricas (babor y estribor).
- Estribor: lado derecho mirando hacia proa. Babor: lado izquierdo.
- Costados: partes laterales del casco.
- Amura: zona del costado próxima a la proa.
- Través: zona lateral central (perpendicular a la crujía).
- Aleta: zona del costado próxima a la popa.
Línea de flotación: obra viva y obra muerta
- Plano de flotación: el que forma la superficie del agua.
- Obra viva (carena): parte del casco sumergida bajo la línea de flotación.
- Obra muerta: parte del casco sobre la línea de flotación.
Otros elementos de cubierta
- Bañera: hueco de la cubierta donde se gobierna la embarcación.
- Imbornales: orificios por donde se evacua el agua de la cubierta.
- Escotillas: aberturas practicables en cubierta.
- Lumbreras y manguerotes de ventilación.
- Portillos y tragaluces: ventanas del casco.
- Pasamanos, candeleros y guardamancebos: protecciones de cubierta.
Clave examen: babor = izquierda, estribor = derecha (mirando a proa). Obra viva = sumergida, obra muerta = sobre el agua.
Dimensiones principales (ampliación)
- Eslora: longitud. Eslora máxima (puntas extremas) y eslora de flotación (en la línea de agua).
- Manga: anchura máxima del casco.
- Puntal: altura desde la quilla a la cubierta principal.
- Francobordo: distancia vertical entre la línea de flotación y la cubierta estanca.
- Calado: parte sumergida. Calado medio = (calado proa + calado popa) / 2.
- Asiento: diferencia entre calados de proa y popa.

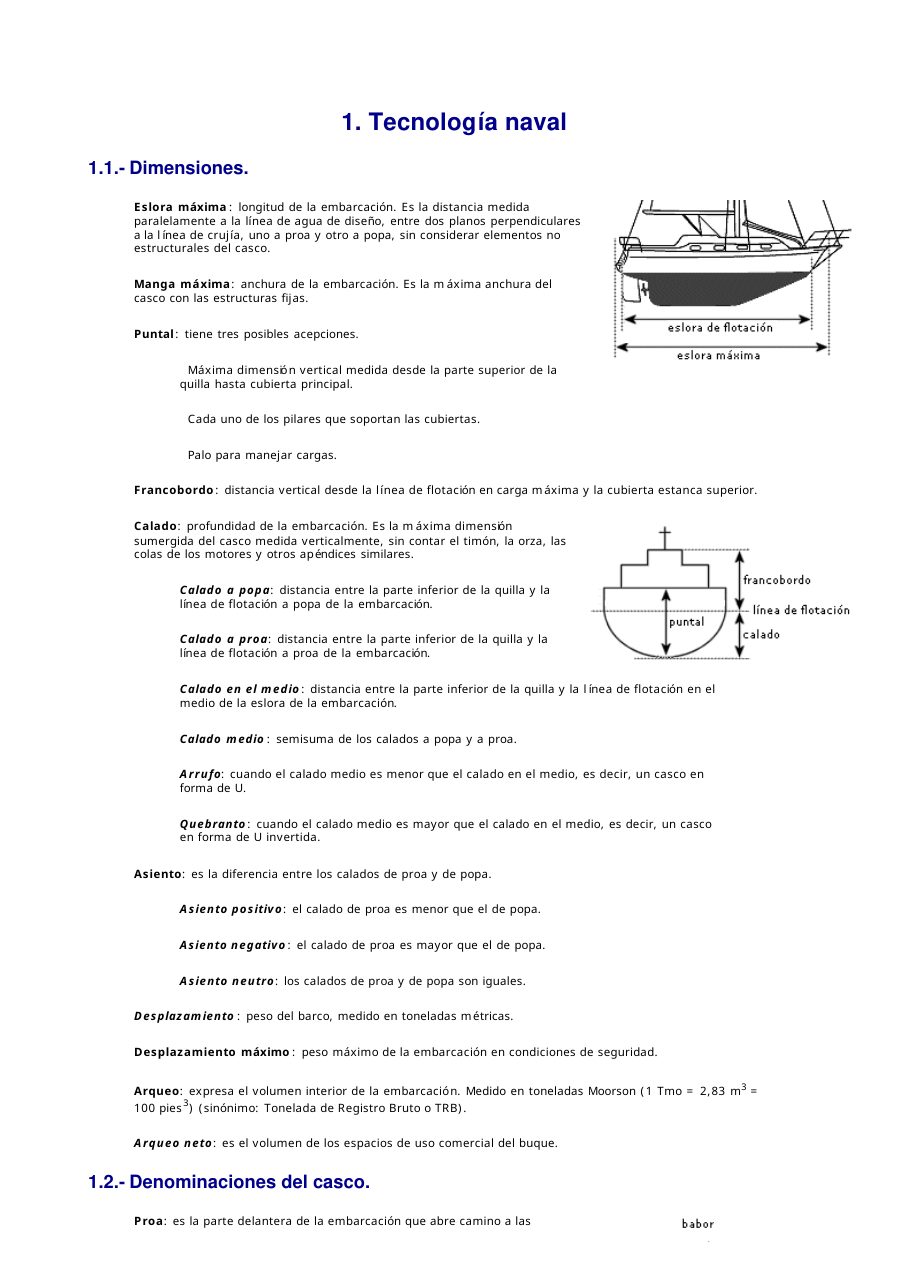

Dimensiones del casco: eslora, puntal, francobordo y calado

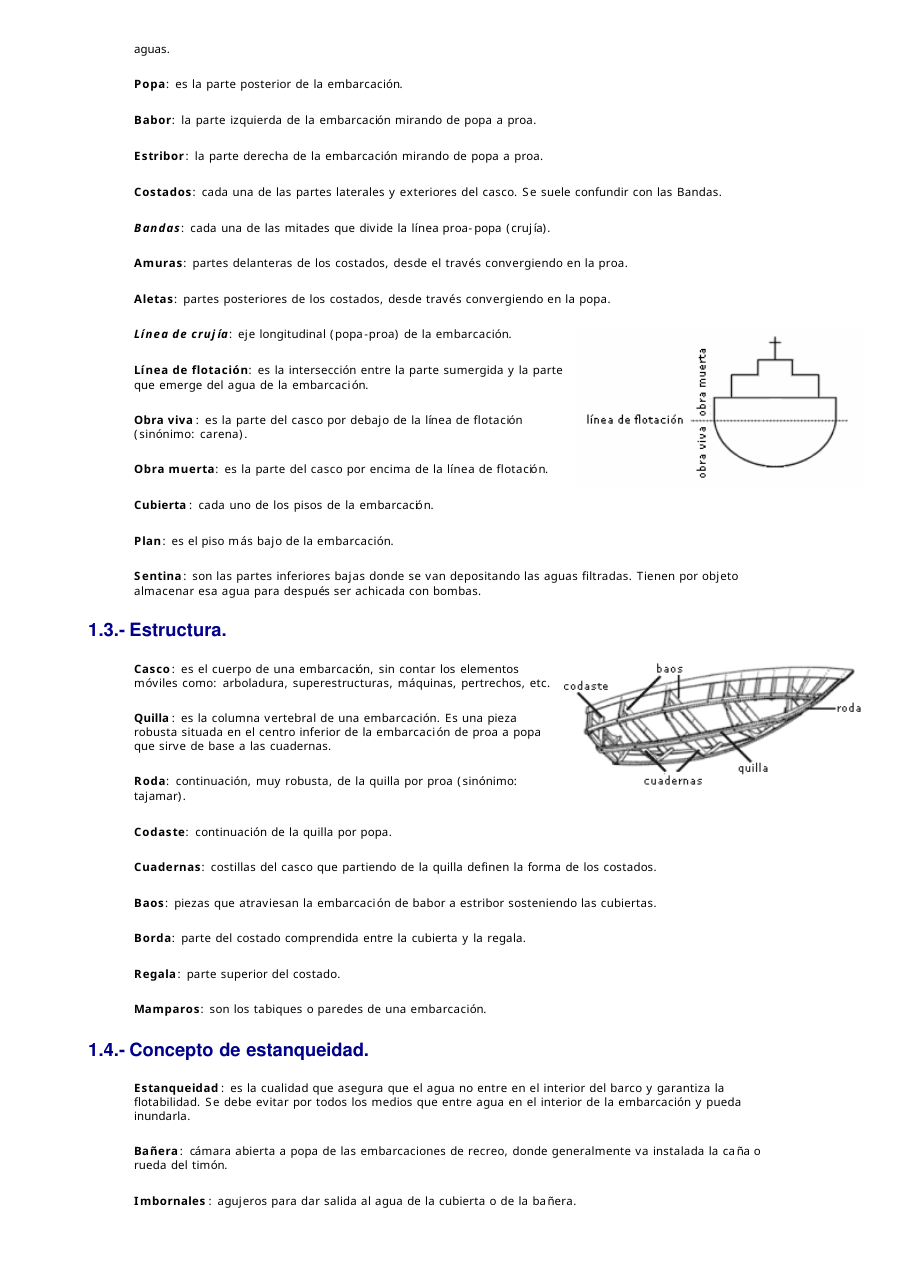

Estructura del casco: quilla, cuadernas, baos, roda y codaste
